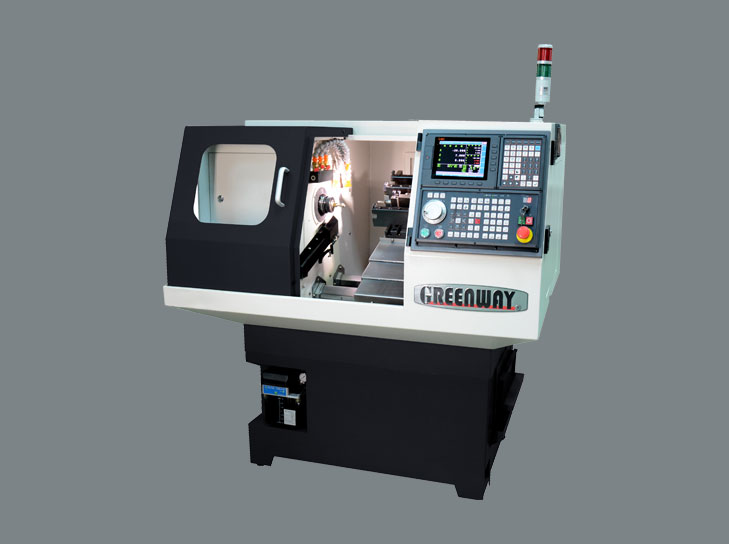

HC-20N CNC Lathe
with Follow Rest + Guide Bush
機器規格
| 型號 |
單位 | HC-20N |
| 最大加工外徑 |
mm |
150 |
| 最大車削直徑 | mm | Ø85 |
| 最大加工長度 | mm | 無跟刀架：60 有跟刀架：160 |
| 主軸馬達 | KW | 3.9 |
| 主軸迴轉速 | rpm | 油壓式：4000 氣壓式：5000 |
| X/Z軸移動量 | mm | 220/185 |
| X/Z軸快速移動 | m/min | 30 |
| X/Z軸伺服馬達 | KW | 1 |
| X軸螺桿外徑及導程 | mm | Ø28 pitch10 |
| Z軸螺桿外徑及導程 | mm | Ø28 pitch10 |
| 主軸貫穿孔徑 | mm | Ø22 |
| 筒夾規格 | -- | YB20 |
| 棒材容納直徑 | mm | Ø20 |
| 外徑刀具尺寸 | mm | 口20 |
| 內徑刀具尺寸 | mm | Ø20 |
| 切削液容量 | L | 90 |
| 切削液幫浦 | HP | 1/4 |
| 機器淨重(大約值) | KGS | 1050 |
| 機械尺寸(大約值)(L×W×H) | mm | 1450 x 1250 x 1650 |
以上規格和數值皆以櫛式車床為主。若有搭配其他選配，規格和數值，則有所變動。
本公司保留產品變更之權利，若有變更，恕不另外告知。
參考圖片
標準配件
選擇性配件
本公司保留產品變更之權利，若有變更，恕不另外告知。
產品配件表
| 型號 |
標準配件 |
選擇性配件 | 無此配件
|
| YB20筒夾 |
● |
||
| 4"三爪油壓夾頭 | ● | ||
| 櫛式刀具板 | ● | ||
| 內孔刀架(I.D.Ø20) | ● | ||
| 內孔套筒(I.D.Ø6,8,10,12,16 / O.D.Ø20) | ● | ||
| 下刀架☐20 | ● | ||
| 雙刀架☐20 | ● | ||
| 8位伺服刀塔 | ● | ||
| LED工作燈 | ● | ||
| 工具及工具箱 | ● | ||
| 機械墊塊 | ● | ||
| 自動潤滑系統 | ● | ||
| 無料異警警示燈 | ● | ||
| 切削水設備含集屑箱 | ● | ||
| 主軸皮帶偵測裝置 | ● | ||
| 強力冷卻幫浦1HP | ● | ||
| 穩壓器 | ● | ||
| 變壓器 | ● | ||
| 電動鍊板式排屑機 | ● | ||
| CE規格 | ● | ||
| 成品取料裝置 | ● | ||
| 自動棒材送料機 | ● | ||
| 油壓缸檢知含集水槽 | ● | ||
| 新代21TA-E控制器 | ● | ||
| 跟刀架 | ● | ||
| 長工件取料裝置 | ● |
本公司保留產品變更之權利，若有變更，恕不另外告知。
