CNC Lathe HCS-25
Sliding Head
機器規格
| 型號 |
單位 | HCS-32 |
| 最大加工外徑 |
mm |
32 |
| 主軸貫穿孔徑 | mm | 33Ø |
| 主軸轉速 | rpm | 6000 |
| 主軸內藏式馬達 | KW | 3.75 (5.5 opt) |
| X軸移動量 | mm | 150 |
| Y軸移動量 | mm | 420 |

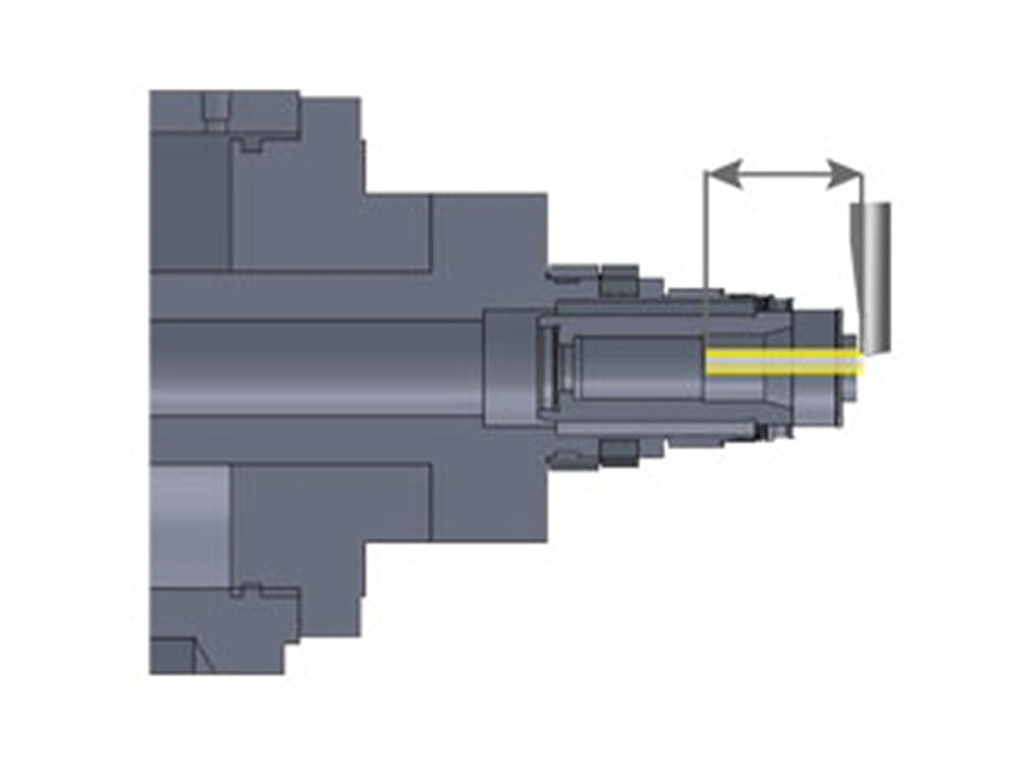

| Z軸移動量-無導套 | mm | 310 |

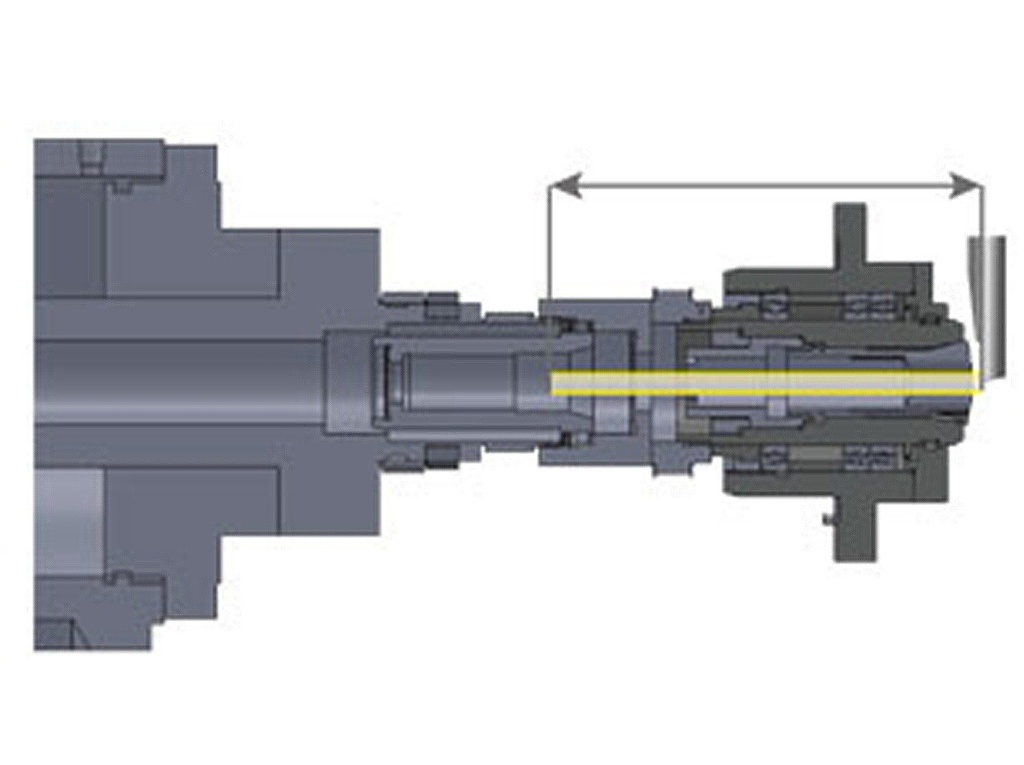

| Z軸移動量-有導套 | mm | 180 |
| X/Y/Z軸快速移動 | m/min | 25 |
| X/Y/Z軸馬達 | KW | 1.0 |
| 外徑刀具數 | pcs | 6 |
| 外徑刀具尺寸 | mm | 16□ |
|
內徑刀具數 | pcs | 5 |
|
內徑刀具尺寸 | mm | 20Ø |
| 筒夾規格 | -- | 164E or 1536E |
| 鎢鋼導套規格 | -- | Citizen 32# or Star 32# |
| 動力刀具伺服馬達 | KW | 1 |
| 動力刀具最高轉速 | rpm | 5000 |
| 側銑動力刀具數 | pcs | 4 |
| 側銑動力刀具尺寸 | -- | ER-16 |
| 端銑動力刀具數 | pcs | 3 (opt) |
|
端銑動力刀具尺寸 | -- | ER-20 (opt) |
| 切削液容量 | L | 120 |
|
切削液幫浦 | HP | 1 |
| 自動潤滑系統 | c.c/15min | 3~6 |
| 機器淨重(大約值) | kgs | 2400 |
| 機器尺寸(大約值) | mm | 2100×1580×2000 |
本公司保留產品變更之權利，若有變更，恕不另外告知。

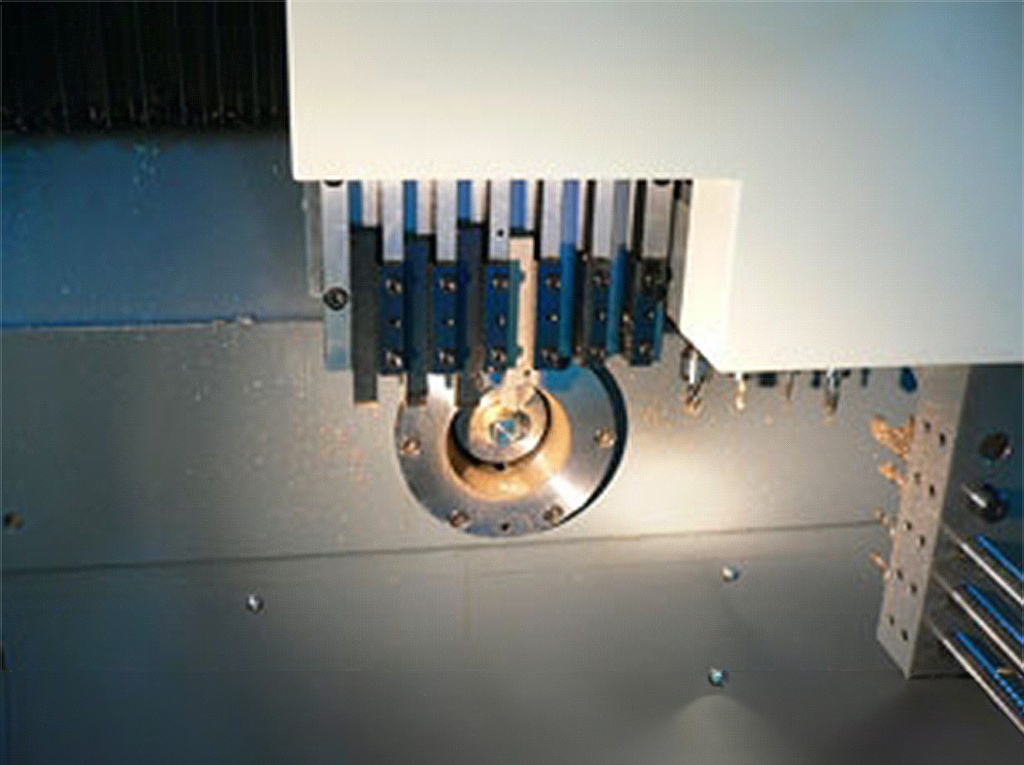

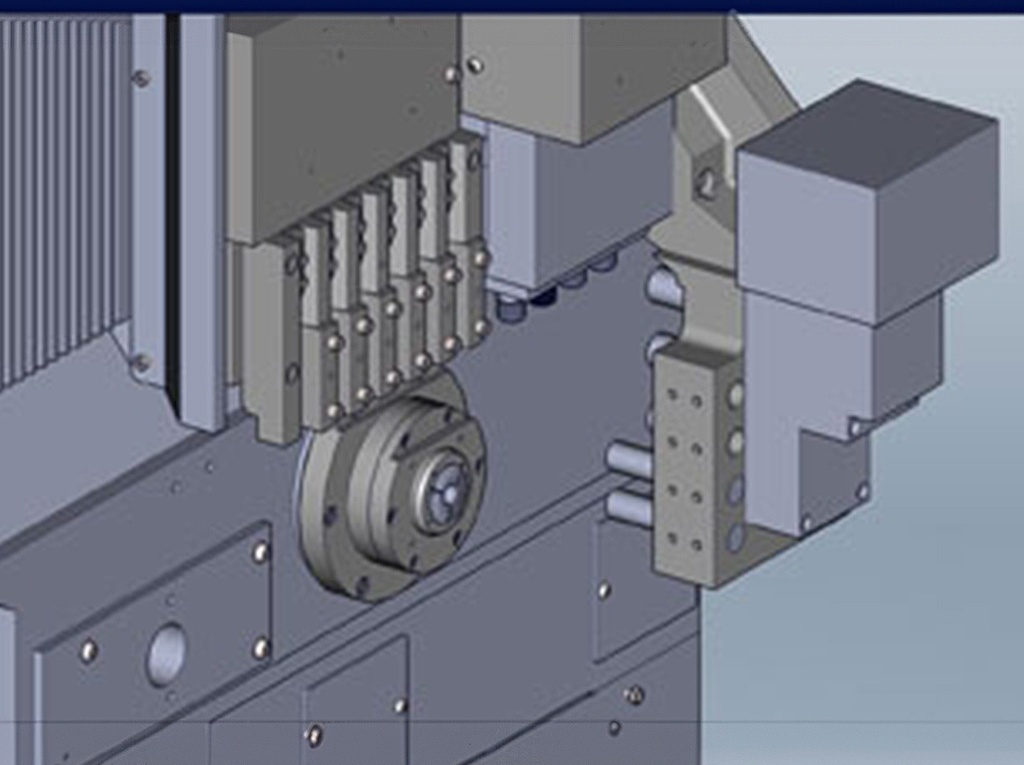

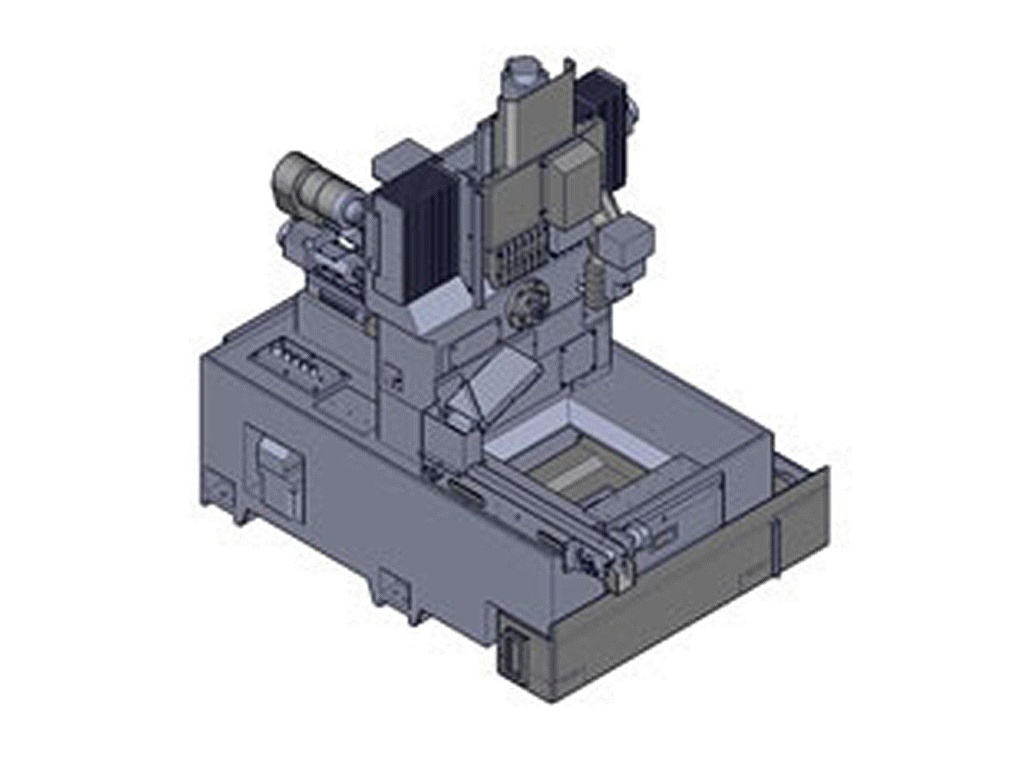

參考圖片
標準配件
選擇性配件
本公司保留產品變更之權利，若有變更，恕不另外告知。
產品配件表
| 型號 |
標準配件 |
選擇性配件 | 無此配件
|
| 主軸筒夾 |
● |
||
| 鎢鋼導套 | ● | ||
| 主軸油冷卻裝置 | ● | ||
| 同步迴轉導套 | ● | ||
| 5位置端面鉆孔座(IDØ20) | ● | ||
| LED工作燈 | ● | ||
| 6位置車刀架(口16) | ● | ||
| 工具及工具箱 | ● | ||
| 工件成品取料裝置含輸送帶 | ● | ||
| 切削水設備含集屑箱 | ● | ||
| 強力冷卻幫浦1HP | ● | ||
| 側銑四軸動力裝置(ER16) | ● | ||
| 端面3軸動力裝置(ER-20) | ● | ||
| 機械墊塊 | ● | ||
| C軸功能含鎖定 |
● | ||
| 內孔套筒(IDØ6,8,10,12,16 / ODØ20) | ● | ||
| 內藏式主軸 | ● | ||
| 自動潤滑系統 |
● | ||
| 穩壓器 | ● | ||
| 變壓器 | ● | ||
|
輔助尾座 | ● | ||
| 電動鏈板式排屑機 | ● | ||
| 長工件取料盒 | ● | ||
| 主軸導套(走刀式固定座) | ● | ||
| 主軸內孔防震襯套組(PE材質) | ● | ||
| 外掛式手輪 | ● | ||
| 空調冷卻機(用於電器箱) | ● | ||
| 油霧回收機 | ● | ||
|
CE規格 | ● |
本公司保留產品變更之權利，若有變更，恕不另外告知。
